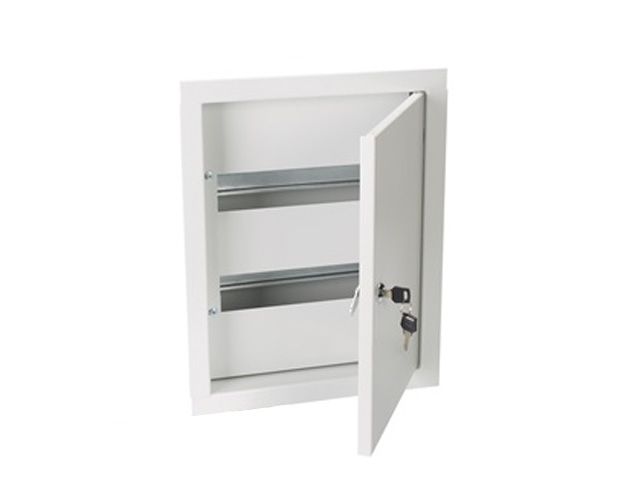

ОПИСАНИЕ
Условное обозначение
Щ Р Н(В) 12
Щ щит;
Р распределительный;
Н навесной, В (встраиваемый);
12 максимальное количество модулей (9, 12, 18, 24, 36, 48, 54, 72,90).
Назначение
Для приема и распределения электрической энергии напряжением 380220В 1 и 3-х фазного тока частотой 50 Гц;
Для защиты отходящих линий при перегрузках и коротких замыканиях;
Для нечастых включений и отключений электрических цепей.
Применение
В жилом секторе;
В офисах;
Объектах социально-культурного назначения;
Торговых и производственных помещениях;
Лечебных, образовательных учреждениях.
Материалы
Корпус сертифицированная российская сталь (ГОСТ);
Покрытие корпуса текстурированный полиэстеровый порошок.
Преимущества
Оптимально подобранные размеры корпуса;
Удобство монтажа;
Большой выбор типоразмеров;
Высококачественное порошковое покрытие.
Конструкция
Травмобезопасная технология: крепление стенки при помощи заклепок;
Перенавешиваемая дверь;
Элементы заземления на дверце. Быстросъемные петли;
Декоративная рамка с дополнительным гибом для щитов, встраиваемых в нишу;
Оцинкованная лента для крепления шины;
ЗиП-комплект;
2 ключа.
Дополнительное оборудование
Шины нулевые и соединительные;
Стекло для ЩУР;
Изоляторы для нулевых шин;
Сальники ввода-вывода;
Сальники PG и МG;
ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметраЗначение
Вид установкиНаружный внутренний
Степень защитыIP31 IP66
Толщина металла0,8 для IP31 1,2 для IP66
Цвет корпусаRAL 7035 (для IP31) RAL 7032 (для IP66)
Номинальный ток63 125 А
Количество модулейот 9 до 90
Количество рядов (DIN-реек)от 1 до 6
Климатическое исполнениеУХЛ4 для IP31 УХЛ2 для IP66
