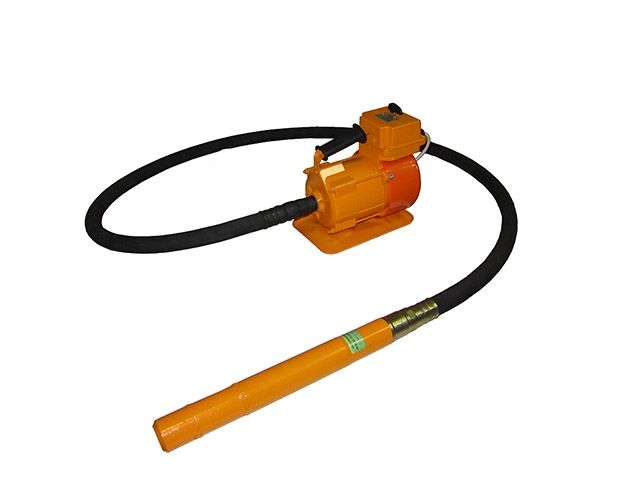

Компект: электропривод, вал, вибронаконечник.
ВИБРОНАКОНЕЧНИК
Наружный диаметр вибронаконечника, мм: 28
Длина вибронаконечника, мм: 420
Частота колебаний синхронная, Гц: 350
Вынуждающая сила при синхронной частоте колебаний, кН: 1,5
Статический момент бегунка, кгсм:0,03
Тип вибрационного механизма: планетарный
Масса, кг не более: 1,9
ЭЛЕКТРОПРИВОД
Тип: асинхронный с коротко - замкнутым ротором. Трехфазный.
Класс изоляции: Е
Номинальная мощность, кВт: 1,4
Номинальная потребляемая мощность, кВт:1,4
Напряжение, В:42
Частота тока, Гц:50
Номинальная частота вращения ротора мин:2800
Сила тока, А: 20
Режим работы по 12.2.013.0-91: 6 мин4 мин
Габаритные размеры, мм: 350х180х270
Масса, кг: 13
ГИБКИЙ ВАЛ ИВ-75,03
Направление вращения: правое
Длина, м: 3
Допускаемый радиус изгиба, мм, не более: 300
Масса, кг, не более: 7
Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг: 21
Вибронаконечник имеет планетарный вибрационный механизм. Диаметр вибронаконечника подбирается с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.
Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Для передачи вращения от электродвигателя к вибронаконечнику применяется вал силовой гибкий с броней. Питание электропривода осуществляется от однофазной сети переменного тока частотой 50 Гц и напряжением 220В через устройство электрозащитного отключения. (УЗО)
